![]() 产品名称:半干法脱硫系统
案例名称:半干法脱硫系统

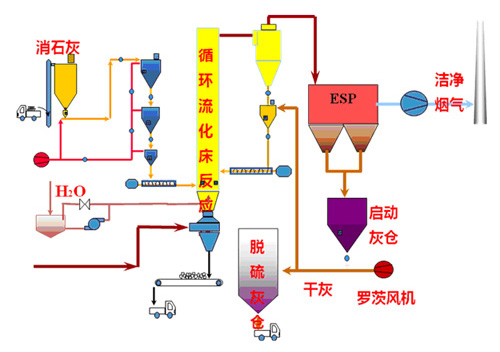

产品说明: 一、工作原理 它是以循环流化床技术原理为基础的一种先进的烟气半干法脱硫工艺。该工艺以干态消石灰粉Ca(OH)2作为吸收剂,并向烟气中喷入工艺雾化水,对烟气中的酸性物质增湿活化,通过干粉状吸收剂多次再循环,在吸收塔内与烟气污染物强烈接触发生化学反应,延长吸收剂与烟气的接触时间,以达到高效脱硫的目的。通过化学反应,可有效除去烟气中的SO2、SO3、HF与HCl,脱硫终产物是一种自由流动的干粉混合物,无二次污染,还可以进一步综合利用。 二、反应过程 1、增湿活化 SO2+H2O—>H2SO3 SO3+H2O—>H2SO4 2、中和 Ca(OH)2+ H2SO3—> CaSO3 + 2H2O Ca(OH)2+ 2HF—>CaF2 +2H2O Ca(OH)2+ H2SO4—>CaSO4 +2 H2O Ca(OH)2+ 2HCl—>CaCl2 + 2H2O 3、氧化 CaSO3+ 1/2O2—>CaSO4 三、系统组成 脱硫系统主要由烟气系统、吸收塔系统、吸收剂制备系统、除尘系统、返料、排料系统、公用系统(工艺水、压缩空气等)、电气控制系统等几部分组成。 四、工艺流程 锅炉/窑炉—>静电除尘器—>吸收塔—>袋式除尘器—>引风机—>烟囱 来自锅炉或窑炉的烟气经静电除尘器初步除尘后由吸收塔下部通过布风装置进入吸收塔。雾化水由吸收塔喉部的高压回流喷枪喷入吸收塔,以很高的传质速率在吸收塔中与烟气混合,烟气中小液滴与氢氧化钙颗粒以很高的传质速率与烟气中的SO2等酸性物质混合反应,生成CaSO4、CaSO3、CaF2、CaCl2等反应产物。锅炉烟气经过吸收塔脱硫后,进入袋式除尘器系统。为提高Ca2+的利用率及脱硫效率,本工艺设置了脱硫灰再循环系统,根据反应器进出口压差来调节循环倍率,循环灰来自布袋除尘器。袋式除尘器灰斗内的灰经船型灰斗底部的空气斜槽分两路,一路为大量的灰经返料阀回送至净化塔下部文丘里扩散段出口处,其余的灰经另一路经过中间仓再由仓泵输送入灰库外排。 五、工艺特点 1、无污水工艺 2、低投资成本工艺 3、对于老厂改造的最理想工艺 4、高可用率 5、安装时间短 6、占地小 7、维修成本低 8、最终产品可出售或填埋 六、应用领域 燃煤发电锅炉、热电联产锅炉、集中供热锅炉、垃圾焚烧锅炉、烧结机、球团窑炉、焦化炉、玻璃窑炉等烟气脱硫。 友情提示:该工艺适合于煤中含硫量2%以下的工况,脱硫效率可达到90%以上,对于煤中含硫量高于2%的工况,需增设炉内脱硫系统。 |
